拉力試驗機的操作流程及其選型考慮因素有哪些

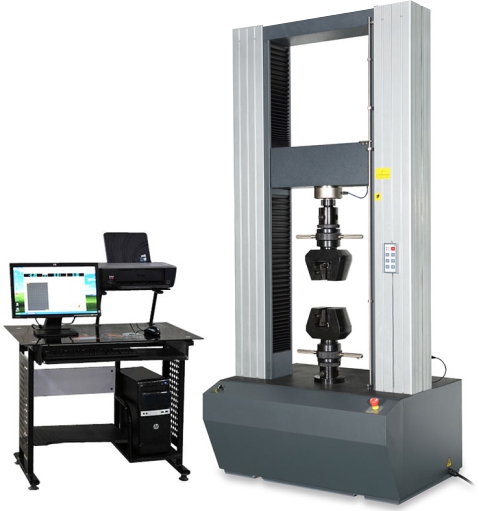

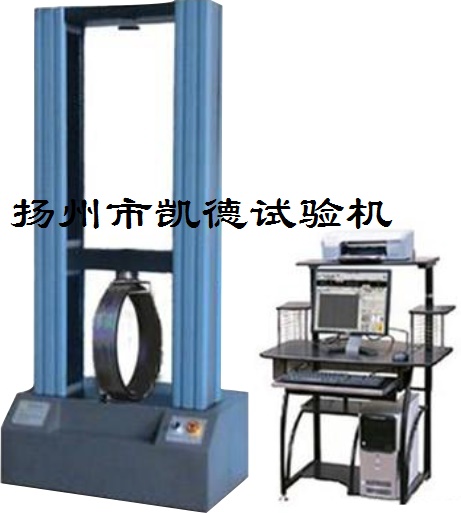

拉力試驗機又名萬能材料試驗機，是用來針對各種材料進行儀器設備靜載、拉伸、壓縮、彎曲、剪切、撕裂、剝離等力學性能試驗用的機械加力的試驗機，適用于塑料板材、管材、異型材，塑料薄膜及橡膠、電線電纜、鋼材、玻纖維等材料的各種物理機械性能測試為材料開發，為物性試驗、教學研究、質量控制等不可缺少的檢測設備，拉力機夾具作為儀器的重要組成部分，不同的材料需要不同的夾具，也是試驗?zāi)芊耥樌M(jìn)行及試驗結果準確度高低的一個重要因素。本次要為大家分享的是拉力試驗機的操作流程及選型考慮因素介紹，幫助大家正確地使用此設備。

一、拉力試驗機的操作流程

1、制作試樣：按照試驗標準的要求制作試樣，并測量其尺寸和其它數據。

2、開機：先打開電腦上的軟件測控系統，再打開試驗機電源。根據欲進行的試驗選擇相應的試驗類型。

3、試運行：選擇適當?shù)乃俣仁乖囼?yàn)機升降運行一下，確定拉力機運行正常。

4、拉力試驗機新建記錄：依據要進行的試驗的次數，新建出相應的試驗記錄條數;并填入相應的批號、編號、試驗環境、試樣尺寸等相關數據。

5、裝放試樣：調節試驗機上裝放試樣的位置，裝放好試樣。

6、選擇量程：根據試驗所需要的試驗力和變形的范圍，將拉力機調到合適的試驗力和變形的檔位(量程)。

7、清零：將試驗力、變形、位移清零。

8、拉力試驗機試驗速度：依據標準上試驗過程的要求，設定合適的試驗速度;標準上沒有速度要求的，設置較合適的速度，速度不要太大，以免影響試驗結果。

9、結束條件：依據標準上試驗過程的要求，如果要將試樣破壞掉的(比如拉伸，水泥壓縮),選擇“破型判斷”;如果拉(或壓)到某個試驗力就結束的，選擇“目標”、“試驗力”; 如果拉(或壓)到某個變形就結束的，選擇“目標”、“變形”。

10、試驗開始：點“試驗開始”按鈕開始試驗。

11、拉力試驗機試驗結束：試驗完成后“試驗結束”按鈕自動按下。如果需要中途結束試驗，也可以按下“試驗結束”按鈕手動結束試驗。

12、試驗結果：點“分析”按鈕查看相應的試驗結果。繼續試驗：點“試驗”按鈕返回試驗操作界面，點“下一個”按鈕將是試驗記錄切換到下一條，重復5-11步進行試驗。

13、保存數據：如果試驗數據需要保存，按“保存”按鈕將試驗數據保存到數據庫，以備查閱。打印報表：如果試驗結果需要打印，按“輸出報表”按鈕將試驗結果輸出到Word文檔并打印。

14、拉力試驗機關機：先關閉試驗機電源，再關閉軟件測控系統和電腦。

二、拉力試驗機選型考慮因素

1、拉力試驗機的容量、測試行程、配置

不同的拉力范圍，配置不同的力傳感器，導致不同的結構，將直接影響儀器的成本。一般的軟包裝生產廠家，拉力范圍在300牛頓的已足夠。根據軟包裝薄膜需要測試的性能和要求，行程在600-800mm就可以;

智能化的三種選擇配置：主機、電腦、還有打印機，微電腦功能也可以直接打印電子小票。另外也可配備普通電腦。如配用電腦，廠家需要配置專門業的測試軟件。有了電腦，就可以進行復雜的數據分析，如生成測試報表，數據編輯，局部放大，可調整報告形式，進行成組式樣的統計分析。

2、拉力試驗機的測試項目

軟包裝要求拉力機一機多用，即在配備不同夾具的基礎上，可做拉伸、壓縮、彎曲、撕裂、剪切、180度剝離、90度剝離試驗、三點抗折、四點抗折等。

3、拉力試驗機的試驗速度

市售拉力機有的在30~400 mm/min，有的在0.01~500mm/min，前者一般使用普通調速系統，成本較低，粗糙影響精度。后者使用伺服系統，價格昂貴，精度高，對于軟包裝企業，選用伺服系統，調速范圍0.01~500mm/min的比較理想，這樣既滿足了精度要求，價格又在合理范圍之內。注：售價在萬元左右的基本為調速系統，因伺服電機市售價約4500元左右/個。

4、拉力試驗機的測量精度

精度問題，包括測力精度，速度精度，變形精度，位移精度。金頓拉力試驗機這些精度值zui高都可達到正負0.3%。但對于一般廠家，達到1%精度就足夠了。另外，力值分辨率金頓拉力試驗機都能達到二十萬分之一。

5、拉力試驗機的傳動

有絲桿傳動和齒條傳動，前者昂貴，用于高精度，測試重復性高;后者便宜，用于低精度，測試重復性低。軟包裝的拉力機使用頻繁，要求精度高，故應選擇絲杠傳動的。絲桿對拉力精度測量具有決定作用。一般的有滾珠絲杠，梯形絲杠，一般絲杠。其中，滾珠絲杠的精確度zui高，但是其性能的發揮要靠電腦伺服系統操作才能發揮，整套價格也比較昂貴，再者是滾珠絲桿有分國產的和進口的，兩都價格跟品質差異甚大。

6、拉力試驗機的傳感器

主要成本在于壽命，傳感器感應的技術，一般可用十萬次以上，進口和國內部分合資廠家可以達到。另外傳感器也是影響測試結果的一個重要部件，相對而言：國產傳感器精度不高，品質也不如進口的，故在選購時應問清廠家這方面的問題。

機械設備從本質上都是一樣的，不同部件的協同操作，只有掌握正確的方法，才能使得整個實驗過程更加流暢，實驗數據也更加準確。以上就是給大家分享的拉力試驗機的操作流程及選型因素的介紹，希望上述分享可以幫助大家正確地使用此設備。
